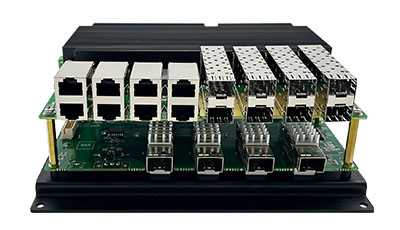

工业级矿用网管型交换板卡-支持串口、CAN口
发布时间：2024-08-06工业级矿用网管型交换板卡-支持串口、CAN口
产品概述：
Hi-SCOM矿用本质安全交换板卡，符合矿用本质安全设计要求，支持存储转发方式及IEEE802.3x流控等功能，网管型支持ERPS（切换时间＜50ms），MSTP/RSTP/STP等环网冗余技术，具备强大的自愈能力，有效防止业务中断，为客户提供安全可靠的嵌入式工业以太网通信解决方案，适用于煤矿、矿井、非煤矿山等具有瓦斯、煤尘爆炸危险的环境。
功能特点：
符合矿用本质安全设计要求，具备煤矿安全认证和电源防反接保护；
安装方便，使用简单，易于管理；
支持多种管理功能，集成度高，体积小巧，功能丰富；
防静电、防浪涌、防雷、防脉冲；
耐高温、耐低温、防尘、防潮、防腐蚀。
技术参数
|
产品规格 |
HS406-00104O64RS2CA TAMB |
HS406-00106O64RS2CA TAMB |
HS406-00108O64RS2CA TAMB |
HS406-001010O64RS2CA TAMB |
HS406-00148O64RS2CA TAMB |
|
产品描述 |
|||||
|
|
全千兆以太网交换机，可WEB网管，存储转发交换模式，无风扇设计 |
||||
|
端口类型和数量 |
6个千兆电口，4个百/千兆SFP插槽，4个RS485口 ，2个CAN口 |
4个千兆电口，6个百/千兆SFP插槽，4个RS485口 ，2个CAN口 |
2个千兆电口，8个百/千兆SFP插槽，4个RS485口 ，2个CAN口 |
10个百兆/千兆SFP插槽，4个RS485口 ，2个CAN口 |
6个千兆电口，8个百/千兆SFP插槽，4个RS485口，2个CAN口 |
|
光口Bypass扩展板（单独采购） |
支持一组Bypass功能，LC接口 |
||||
|
其它接口 |
|||||
|
电源 |
1 x 2针端子块 |
||||
|
网络距离 - 线缆长度 |
|||||
|
双绞线 (TP) |
0 - 100 m |
||||
|
单模光纤（SM） |
cf. SFP 模块 |
||||
|
多模光纤（MM） |
cf. SFP 模块 |
||||
|
网络规模-串联数量 |
|||||
|
线型 - / 星型 拓扑结构 |
任意 |
||||
|
规格参数 |
|||||
|
工作电压 |
12~18VDC |
||||
|
功耗 |
空载3.81W@12VDC 满载9.06W@12VDC |
空载3.58W@12VDC 满载9.18W@12VDC |
空载3.34W@12VDC 满载9.36W@12VDC |
空载3.65w@12VDC 满载11.38w@12VDC |
空载3.11W@12VDC 满载9.96W@12VDC |
|
电源保护 |
支持过载保护和反向保护 |
||||
|
MAC地址表 |
8k |
||||
|
优先级队列 |
8个 |
||||
|
巨帧 |
9.6KBytes |
||||
|
以太网规范 |
IEEE 802.3: 10Base-T IEEE 802.3u: 100Base-TX和100Base-FX IEEE 802.3z: 1000BaseX IEEE 802.3ab: 1000Base-T IEEE 802.3x: 流量控制 IEEE 802.3ad: LACP (端口汇聚控制协议) IEEE 802.1D: STP (生成树协议) IEEE 802.1p: COS (服务等级) IEEE 802.1Q: VLAN 标签 IEEE 802.1w for RSTP (快速生成树协议) IEEE 802.1s for MSTP (多生成树协议) IEEE 802.1x 安全认证 IEEE 802.1AB for LLDP 链路层发现协议 |
||||
|
处理方式 |
存储转发 |
||||
|
交换机特性 |
交换延迟时间: <10μs VLAN数: 4096 IGMP组播组: 256 支持端口限速 |
||||
|
安全特性 |
HTTP/telnet 增强网络安全协议 开启/关闭端口 基于MAC的端口安全机制 基于端口的网络连接控制 (802.1x) RADIUS安全认证 通过VLAN (802.1Q )网络隔离 SNMP v1/v2c/v3加密验证和访问控制 支持基于端口环路保护 支持链路震荡保护 |
||||
|
软件特征 |
支持DHCP relay，DHCP server 支持MSTP/RSTP/STP 支持ERPS:切换时间＜50ms 支持QoS(802.1p/DSCP)流量优先级管理 支持VLAN (802.1Q) 带VLAN标记 支持IGMP v1/v2/v3 (IGMP snooping)组播管理 支持SNMP v1/v2/v3加密验证和访问控制 支持ACL 支持端口限速 支持风暴抑制 支持端口镜像 支持端口聚合（Trunk） 支持端口流量监测和流量统计 支持静态MAC绑定 支持端口流控功能 支持SNTP网络时钟 支持syslog 支持802.1x |
||||
|
网络冗余 |
MSTP/RSTP/STP ERPS LACP |
||||
|
警告/监测系统 |
通过系统日志记录和浏览事件syslog上报 支持SNMP通过trap发出事件警告通知 端口环回检测 |
||||
|
Console控制口 |
RJ45口，RS-232控制线，115200bps-8-N-1 |
||||
|
环境条件 |
|||||
|
工作温度 |
-40℃ ~ +75℃ |
||||
|
储藏/运输温度 |
-40℃ ~ +85℃ |
||||
|
相对湿度（无凝露） |
5%~95%无凝露 |
||||
|
机械结构 |
|||||
|
尺寸（W×H×D） |
195X 55.2 X 172.6mm |
195X 55.2 X 172.6mm |
195X 55.2 X 172.6mm |
195X 55.2 X 172.6mm |
195X 55.2 X 172.6mm |
|
安装 |
嵌入式安装 |
||||
|
重量 |
1.2kg |
1.2kg |
1.2kg |
1.2kg |
1.2kg |
|
认证 |
|||||
|
认证等级 |
CE、FCC、RoHS |
||||
|
质保 |
|||||
|
质保期 |
3年 |
||||
订购信息
|
型号 |
描述 |
产品彩页 |
|
HS406-00104O64RS2CATAMB |
工业级矿用网管型交换板卡，6个千兆电口，4个百/千兆SFP插槽，4个RS485口，2个CAN口，宽温-40~75℃，DC 12~18V电源 |
|
|
HS406-00106O64RS2CATAMB |
工业级矿用网管型交换板卡，4个千兆电口，6个百/千兆SFP插槽，4个RS485口，2个CAN口，宽温-40~75℃，DC 12~18V电源 |
|
|
HS406-00108O64RS2CATAMB |
工业级矿用网管型交换板卡，2个千兆电口，8个百/千兆SFP插槽，4个RS485口，2个CAN口，宽温-40~75℃，DC 12~18V电源 |
|
|
HS406-001010O64RS2CATAMB |
工业级矿用网管型交换板卡，10个百兆/千兆SFP插槽，4个RS485口 ，2个CAN口，宽温-40~75℃，DC 12~18V电源 |
|
|
HS406-00148O64RS2CATAMB |
工业级矿用网管型交换板卡，6个千兆电口，8个百/千兆SFP插槽，4个RS485口，2个CAN口，宽温-40~75℃，DC 12~18V电源 |
