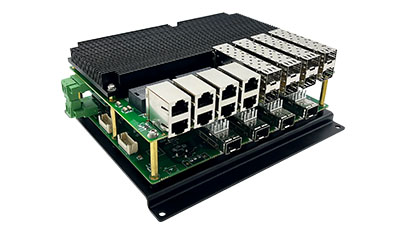

三层本质安全交换板卡
发布时间：2024-08-06三层本质安全交换板卡
产品概述：
Hi-SCOM矿用本质安全交换板卡，符合矿用本质安全设计要求，支持存储转发方式及IEEE802.3x流控等功能，网管型支持ERPS（切换时间＜50ms），MSTP/RSTP/STP等环网冗余技术，具备强大的自愈能力，有效防止业务中断，为客户提供安全可靠的嵌入式工业以太网通信解决方案，适用于煤矿、矿井、非煤矿山等具有瓦斯、煤尘爆炸危险的环境。
功能特点：
符合矿用本质安全设计要求，具备煤矿安全认证和电源防反接保护；
安装方便，使用简单，易于管理；
支持多种管理功能，集成度高，体积小巧，功能丰富；
防静电、防浪涌、防雷、防脉冲；
耐高温、耐低温、防尘、防潮、防腐蚀。
技术参数
|
产品规格 |
HS50-00204X8O6TARB |
||
|
产品描述 |
|||
|
|
千万兆混合三层以太网交换机，可WEB网管，存储转发交换模式，无风扇设计 |
||
|
端口类型和数量 |
端口总数：20 支持4个万兆光口（SFP插槽），8百/个千兆光口（SFP插槽），8个千兆电口 |
||
|
其它接口 |
|||
|
电源 |
2 x 2针端子块 |
||
|
网络距离 - 线缆长度 |
|||
|
双绞线 (TP) |
0 - 100 m |
||
|
单模光纤（SM） |
cf. SFP 模块 |
||
|
多模光纤（MM） |
cf. SFP 模块 |
||
|
网络规模-串联数量 |
|||
|
线型 - / 星型 拓扑结构 |
任意 |
||
|
规格参数 |
|||
|
工作电压 |
12~18VDC，双路电源需同时接入 |
||
|
功耗 |
板卡类型 |
空载（@12VDC） |
满载（@12VDC） |
|
16口千兆板卡 |
2.02W |
10.19W |
|
|
4口万兆板卡 |
7.72W |
13.4W |
|
|
电源保护 |
支持过载保护和反向保护 |
||
|
MAC地址表 |
32K |
||
|
优先级队列 |
8个 |
||
|
巨帧 |
13312 bytes |
||
|
以太网规范 |
IEEE 802.3: 10Base-T IEEE 802.3u: 100Base-TX和100Base-FX IEEE 802.3z: 1000BaseX IEEE 802.3ab: 1000Base-T IEEE 802.3x: 流量控制 IEEE 802.3ad: LACP (端口汇聚控制协议) IEEE 802.1D: STP (生成树协议) IEEE 802.1p: COS (服务等级) IEEE 802.1Q: VLAN 标签 IEEE 802.1w for RSTP (快速生成树协议) IEEE 802.1s for MSTP (多生成树协议) IEEE 802.1x 安全认证 IEEE 802.1AB for LLDP 链路层发现协议 |
||
|
处理方式 |
存储转发 |
||
|
交换机特性 |
交换延迟时间: <10μs 交换机背板带宽: 152Gbps VLAN数: 4096 IGMP组播组: 256 支持端口限速 |
||
|
安全特性 |
HTTP/telnet 增强网络安全协议 开启/关闭端口 基于MAC的端口安全机制 基于端口的网络连接控制 (802.1x) RADIUS安全认证 通过VLAN (802.1Q )网络隔离 SNMP v1/v2c/v3加密验证和访问控制 支持基于端口环路保护 支持链路震荡保护 |
||
|
软件特征 |
支持RIP(v1/v2) 支持OSPF 支持IPv4、IPv6静态路由 支持VRRP 支持PIM-SM/PIM-DM 支持DHCP relay，DHCP server 支持MSTP/RSTP/STP 支持ERPS:切换时间＜50ms 支持QoS(802.1p/DSCP)流量优先级管理 支持VLAN (802.1Q) 带VLAN标记 支持IGMP v1/v2/v3 (IGMP snooping)组播管理 支持SNMP v1/v2/v3加密验证和访问控制 支持ACL 支持端口限速 支持风暴抑制 支持端口镜像 支持端口聚合（Trunk） 支持端口流量监测和流量统计 支持静态MAC绑定 支持端口流控功能 支持SNTP网络时钟 支持syslog 支持802.1x |
||
|
网络冗余 |
MSTP/RSTP/STP ERPS VRRP LACP |
||
|
警告/监测系统 |
通过系统日志记录和浏览事件syslog上报 支持SNMP通过trap发出事件警告通知 端口环回检测 |
||
|
Console控制口 |
RJ45口，RS-232控制线，115200bps-8-N-1 |
||
|
环境条件 |
|||
|
工作温度 |
-40℃ ~ +75℃ |
||
|
储藏/运输温度 |
-40℃ ~ +85℃ |
||
|
相对湿度（无凝露） |
5%~95%无凝露 |
||
|
机械结构 |
|||
|
尺寸（W×H×D） |
195 X 75.7 X 172.6mm |
||
|
安装 |
嵌入式安装 |
||
|
重量 |
1.5kg |
||
|
认证 |
|||
|
认证等级 |
CE、FCC、RoHS |
||
|
质保 |
|||
|
质保期 |
3年 |
||
订购信息
|
型号 |
描述 |
产品彩页 |
|
HS50-00204X8O6TARB |
三层本质安全交换板卡，8个千兆电口，8个百/千兆SFP插槽，4个万兆光口，宽温-40~75℃，DC 12~18V电源 |
